自転車のヘッドセット規格について

フレームとフロントフォークを接続し、自転車の舵の役目を果たすヘッドセット（ヘッドパーツ）にはいろいろな規格が採用されています。
代表的な規格をご紹介して、自分の自転車やこれから購入するモデルの規格を知る手掛かりにしてみてください。

S.H.I.S

Standard Headset Identification System

ケーンクリークではS.H.I.S（標準ヘッドセット式識別システム）を採用しています。これは、ヘッドセット規格の統一表記をルール化したもので、バイクに合ったヘッドセットを探す際にわかりやすい表記となります。

サンプル

計測場所

ヘッドセットをサイズを把握するするために下記のサイズを確認します。

ヘッドチューブ内径
フロントフォークコラム外径
クラウンレース外径

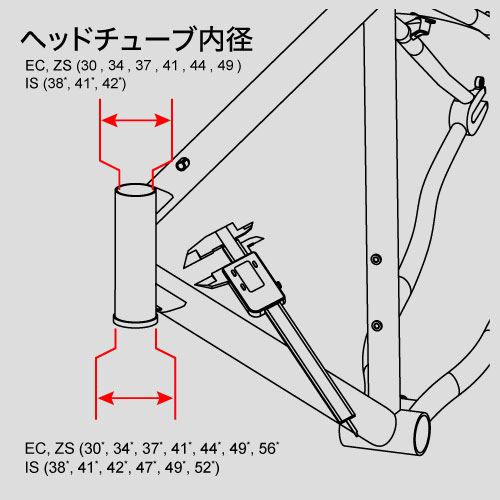

1.ヘッドチューブ内径

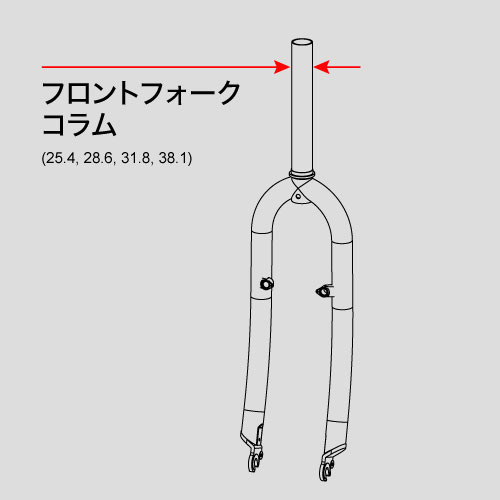

2. フロントフォークコラム外径

3. クラウンレース外径

3種類の規格

次にどの規格に当てはまるか、形状を確認します。
ヘッドセットには、3種類の規格（EC規格にはねじ切りとスレッド2タイプ）があります。
トップ・ボトムで形状が異なる場合もあります。

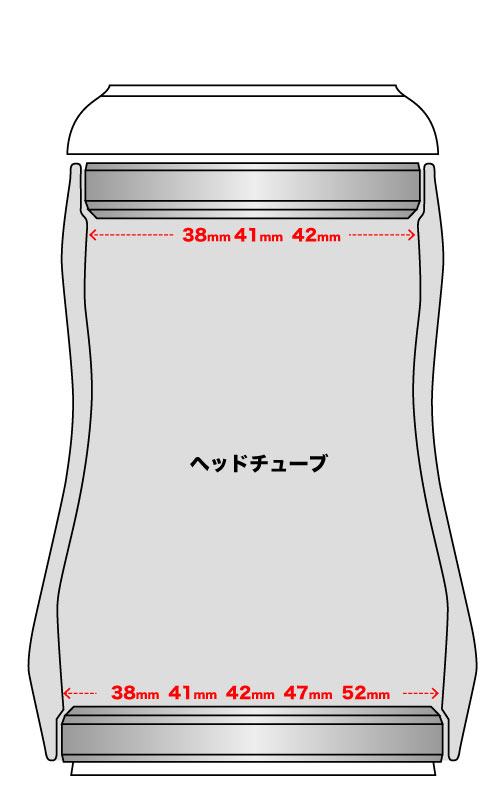

IS規格

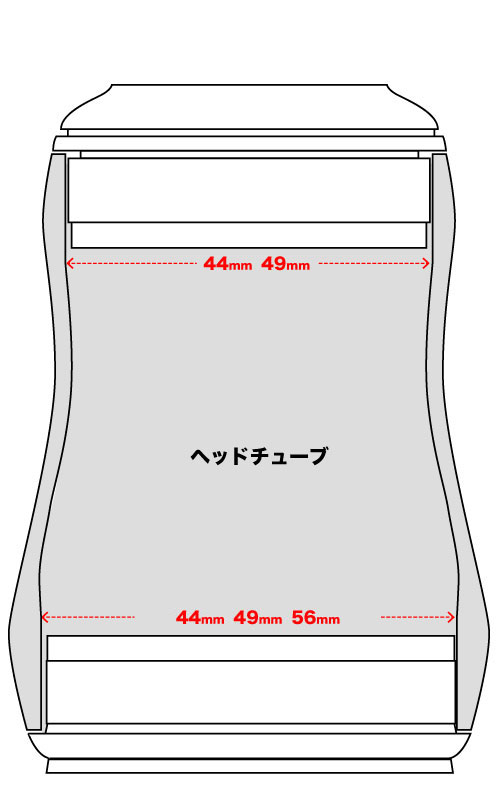

ZS規格

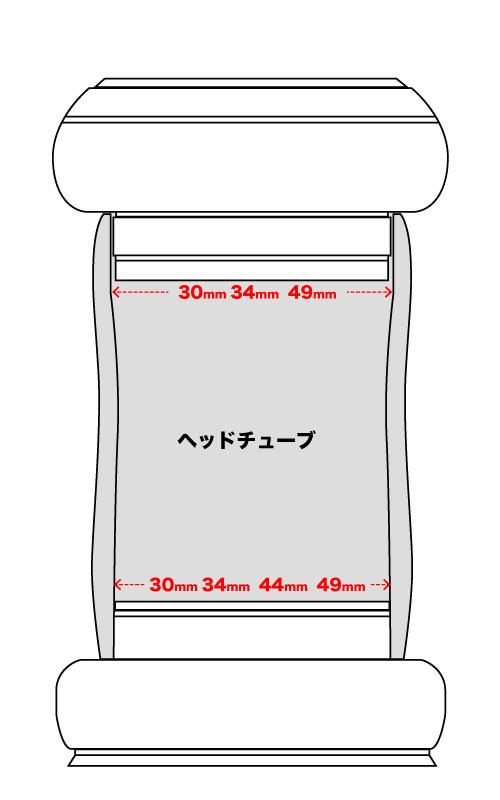

EC規格

ヘッドセットの選び方PDF

IS インテグレーテッド規格

最新ロードフレームに多数採用される規格で、ベアリングレースを直接フレームに置くデザインのヘッドセット。
上下ヘッドセットでサイズ・規格が違うフレームが存在するので、注意が必要です。

サイズ

サイズ	ヘッドセット形式	ベアリング位置		1 ヘッドチューブ内径	2 クラウンレース外径	3コラム外径	S.H.I.S表記	CANECREEK 製品
1″ Integrated	一体	内側	トップ	38.15mm		25.4mm	IS38/25.4	取扱なし
1″ Integrated	一体	内側	ボトム	38.15mm	26.4mm		IS38/26	取扱なし
1-1/8″ Integrated	一体	内側	トップ	41.1mm		28.6mm	IS41/28.6	製品リンク
1-1/8″ Integrated	一体	内側	ボトム	41.1mm	30mm		IS41/30	製品リンク
1-1/4″ Integrated	一体	内側	ボトム	47.0mm	33mm		IS47/33	製品リンク
1-3/8″ Integrated	一体	内側	ボトム	49.1mm	40mm		IS49/40	取扱なし
1-1/2″ Integrated	一体	内側	ボトム	52.1mm	30mm/40mm	38.1mm	IS52/30 IS52/40	製品リンク

IS イタリアン（カンパニョーロ）規格

インテグレーテッド（IS）規格と良く似た形状ですが、専用設計されています。

サイズ

サイズ

ヘッドセット
形式

ベアリング
位置

1 ヘッドチューブ内径

2 クラウンレース外径

3コラム直径

S.H.I.S表記

CANECREEK
製品

1-1/8″ Integrated
Campagnolo

一体

内側

トップ

41.8mm

28.6mm

IS42/28.6

製品リンク

ボトム

41.8mm

30mm

IS42/30

製品リンク

ZS ゼロスタック規格

スタックハイト（ヘッドセット全高）を低くできるデザインのヘッドセット。インテグレーテッド（IS）規格と異なり、ベアリングカップを埋め込むことで耐久性を向上させています。
上下ヘッドセットでサイズ・規格が違うフレームが存在するので、注意が必要です。

サイズ

サイズ	ヘッドセット形式	ベアリング位置		1 ヘッドチューブ内径	2 クラウンレース外径	3コラム外径	S.H.I.S表記	CANECREEK製品
1″ ZeroStack	圧入	内側	トップ	41.4mm		25.4mm	ZS41/25.4	取扱なし
1″ ZeroStack	圧入	内側	ボトム	41.4mm	26.4mm		ZS41/26	取扱なし
1-1/8″ ZeroStack	圧入	内側	トップ	44.0mm		28.6mm	ZS44/28.6	製品リンク
1-1/8″ ZeroStack	圧入	内側	ボトム	44.0mm	30mm		ZS44/30	製品リンク
1-3/8″ ZeroStack	圧入	内側	トップ	49.61mm		28.6mm	ZS49/28.6	製品リンク
1-3/8″ ZeroStack	圧入	内側	ボトム	49.61mm	30mm		ZS49/30	製品リンク
1-1/2″ ZeroStack	圧入	内側	ボトム	55mm	40mm		ZS55/40	製品リンク
1-1/2″ ZeroStack	圧入	内側	ボトム	55.95mm	30mm/40mm		ZS56/30 ZS56/40	製品リンク

EC スレッド（ねじ切り）規格

長い歴史を持つスタンダードな規格。シティサイクルや、競輪選手が使うピストバイクなどに採用されています。
フロントフォークコラムにネジが切られており、ヘッドセットをネジで固定するデザインになっています。

サイズ

サイズ	ヘッドセット形式	ベアリング位置	1 ヘッドチューブ内径	2 クラウンレース外径	3コラム外径	S.H.I.S表記	ケーンクリーク製品
1″ JIS	圧入	外側	29.9mm	27.1mm	25.4mm	EC29	取扱なし
1″ Professional	圧入	外側	30.1mm	26.4mm	25.4mm	EC30	取扱なし

EC アヘッド（スレッドレス）規格

ケーンクリークが開発した現在一般的となった規格。フォークコラムにネジがなく、スターファングルナットをフォークコラムに打ち込みステムトップキャップでヘッドセットのベアリング玉当たりを調整します。

サイズ

サイズ	ヘッドセット形式	ベアリング位置		1 ヘッドチューブ内径	2 クラウンレース外径	3コラム外径	S.H.I.S表記	CANECREEK 製品
1″ JIS	圧入	外側	トップ	29.9mm		25.4mm	EC29/25.4	取扱なし
1″ JIS	圧入	外側	ボトム	29.9mm	27.1mm		EC29/27	取扱なし
1″ Professional	圧入	外側	トップ	30.1mm		25.4mm	EC30/25.4	製品リンク
1″ Professional	圧入	外側	ボトム	30.1mm	26.4mm		EC30/26	製品リンク
1-1/8″ トラディショナル	圧入	外側	トップ	33.95mm		28.6mm	EC34/28.6	製品リンク
1-1/8″ トラディショナル	圧入	外側	ボトム	33.95mm	30mm		EC34/30	製品リンク
1-1/4″ トラディショナル	圧入	外側	トップ	36.95mm		31.8mm	EC37/31.8	取扱なし
1-1/4″ トラディショナル	圧入	外側	ボトム	36.95mm	33mm		EC37/33	取扱なし
1-1/8″トラディショナル	圧入	外側	ボトム	44.0mm	30mm 33mm 40mm		EC44/30 EC44/33 EC44/40	製品リンク
1-1/2″ トラディショナル	圧入	外側	トップ	49.61mm		38.1mm	EC49/38.1	製品リンク
1-1/2″ トラディショナル	圧入	外側	ボトム	49.61mm	30mm 40mm		EC49/30 EC49/40	製品リンク
