オーリンズの3チャンバーエアカートリッジは、セッティングがスピーディーかつ自由自在！
TTXと双璧をなすオーリンズの強み、もう一つの内部構造の秘密をご案内いたします。
オーリンズはエアスプリングシステムに、独自の3チャンバー【メイン・ランプアップ・サブ(ネガティブ)の3つ】を持つ内部システムを持っています。
サスペンション自体の硬さを調整するメインエアチャンバー。
それと奥(ストローク後半)の踏ん張りを調整するランプアップチャンバー。
この二つがあることで、セッティングが自由自在、スピーディに行うことができます。

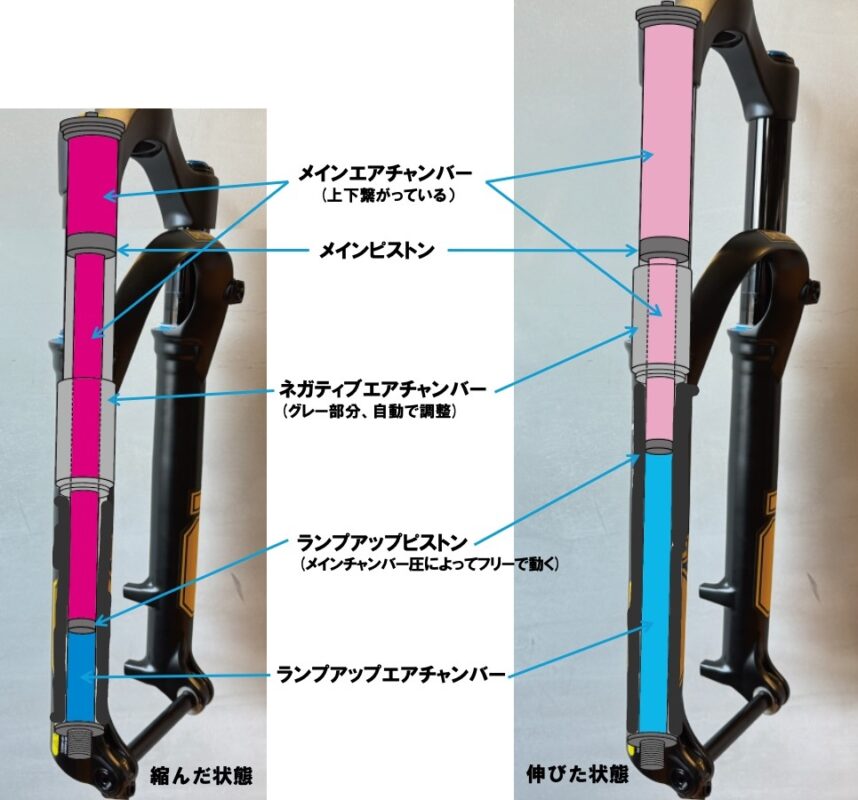

超簡単に図解と共に
エアカートリッジの独自テクノロジーを解説します

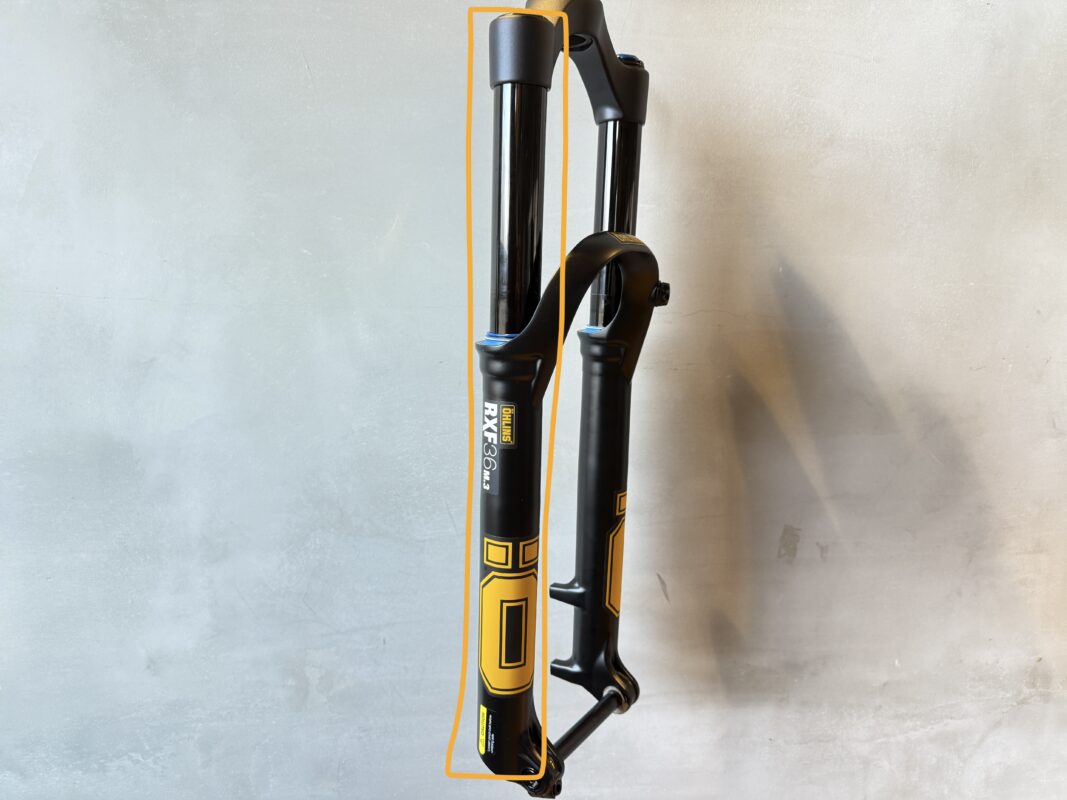

エアスプリングを搭載したフロントフォークは、メインエアチャンバー、ネガティブエアチャンバー、ランプアップエアチャンバーの３つのエアチャンバーからなります。

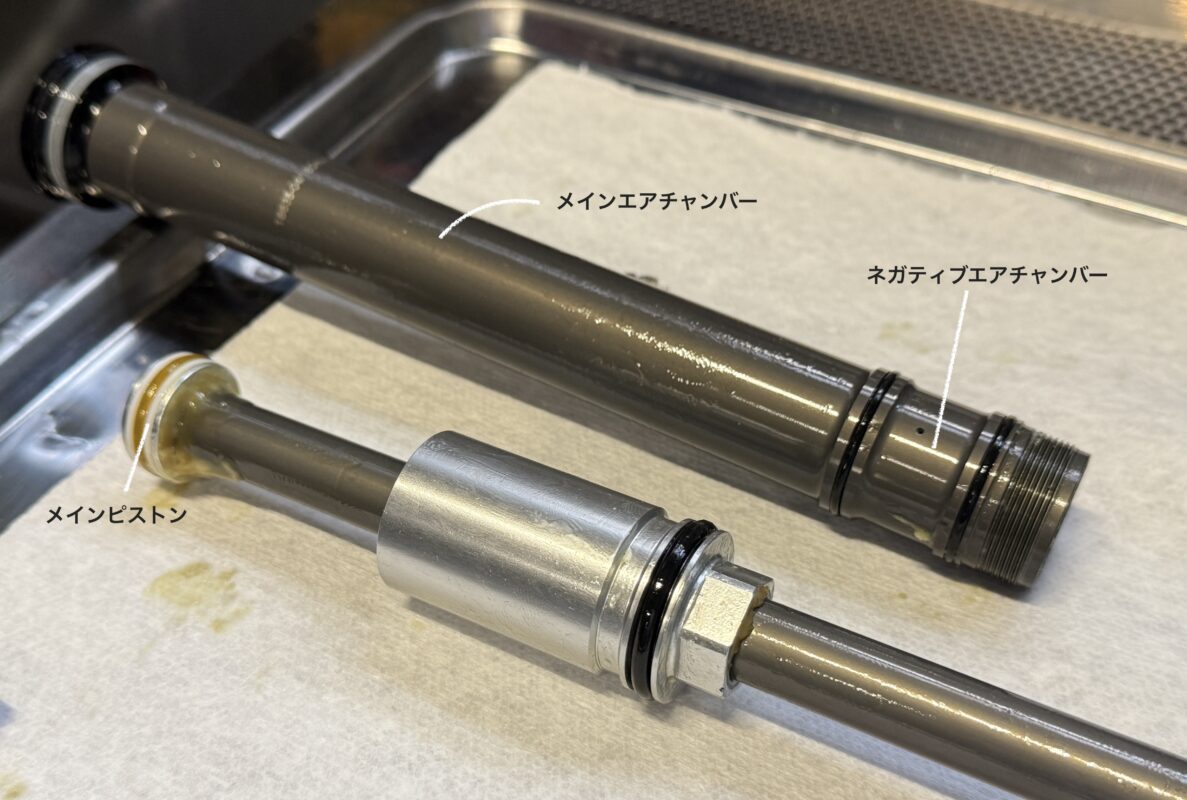

◆メインエアチャンバーについて
メインエアチャンバーは、フロント荷重を支えるためのメインとなるエアスプリングそのもの。
(メインピストン中心に穴が空いており、図の中では分かれているように見えるが、上下繋がっています)
◆ネガティブエアチャンバーについて
ネガティブエアチェンバーは、エア圧により、シリンダ内壁に押し付けられるシールのフリクションを打ち消すために設けられた機構であり、サスペンションが縮む方向に動き始めるときに、メインエアチャンバーの反対側から、空気の圧力で加勢して、フロントフォークがスムーズに動き始めるようにする役割。
オーリンズのトレイル・DH系フロントフォークでは、エアセッティング後数回ストロークさせることで、メインエアチャンバーに充填されたエア圧が、シリンダ側壁に設けられたバイパスエア通路を経て、ネガティブエアチャンバーへ自動的に充填される仕組みとなっています。

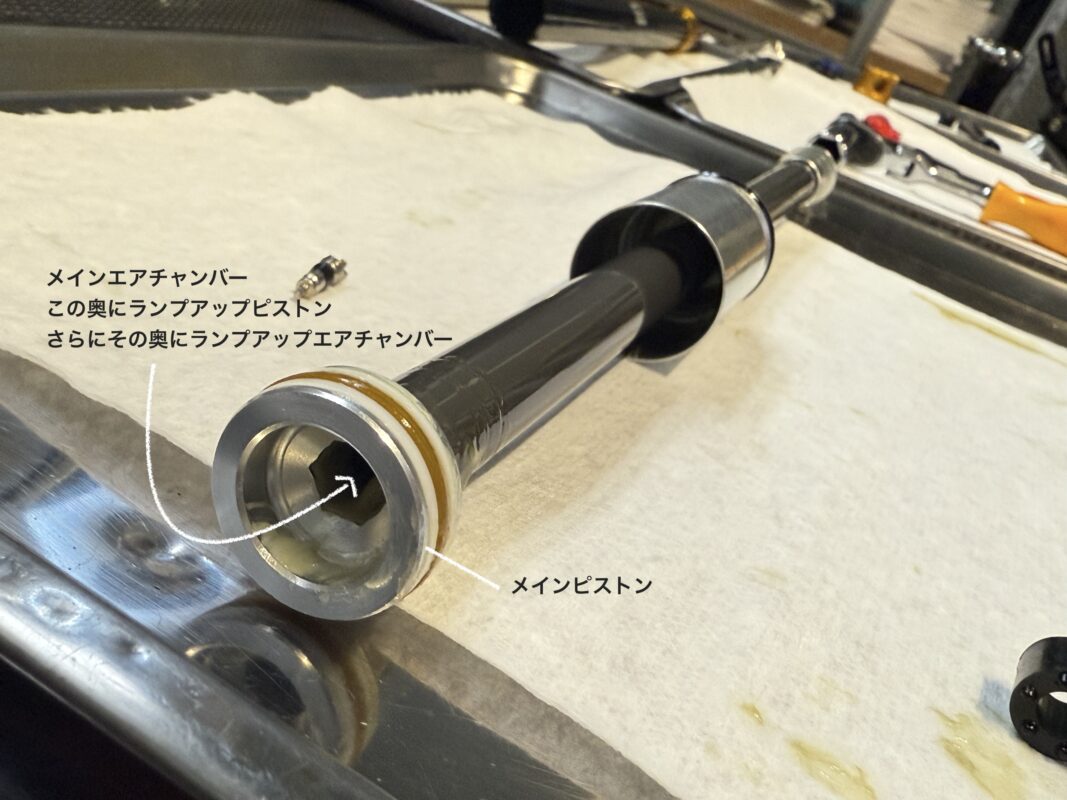

◆ランプアップエアチャンバーについて
ランプアップエアチャンバーは、フォークのボトム側にバルブが設けられている3つ目のエアチャンバー。
ここでストローク後半の踏ん張り調整が可能です。
メインエアチャンバーの圧力が、このランプアップエアチャンバーの圧力と同じになると、フリーで動く設計になっているランプアップピストンが動き出して、ストローク後半の踏ん張りを調整する第2のスプリングとして機能します。
下りが好きなライダーが、大きなジャンプやドロップオフなどの着地で、最も避けたいフルボトムを免れるための機構になります。
◆重要◆

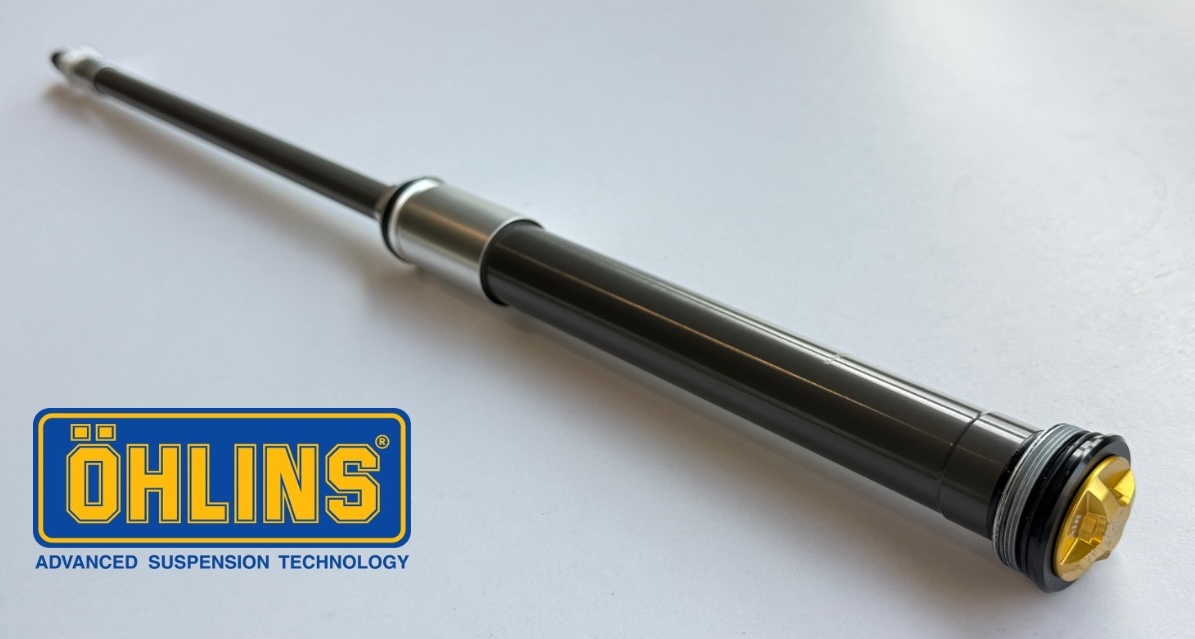

この『3チャンバーエアカートリッジ』は、初期から中間域のスプリング特性に影響することなく、ボトミング特性だけを制御することが出来る、ライダーの好みに合わせたセッティングをスピーディーに出せるシステムで、オーリンズのフロントフォークだけが備える画期的な機能です。
該当フォーク：DH38 m.1 / RXF38 m.2 / RXF 36 m.2 / RXF 36 m.3 / RXF DJ
※ 分解(オーバーホール)はオーリンズ本国でテクニカルセミナーを受け認定をされた人しか許可されておらず、それ以外で分解された場合は保証期間内でも該当サスペンションの保証は終了となりますのでご注意ください。
次回は「RXF36 m.3のセッティング」に続きます。
3チャンバーエアカートリッジ ＆ TTX18ダンパー採用モデルがこちら
