トラブル解決への道筋

Eagle Transmissionの変速トラブルを確認するための、主な手順を紹介します。順番にチェックして、スムーズで確実な動作を取り戻しましょう。

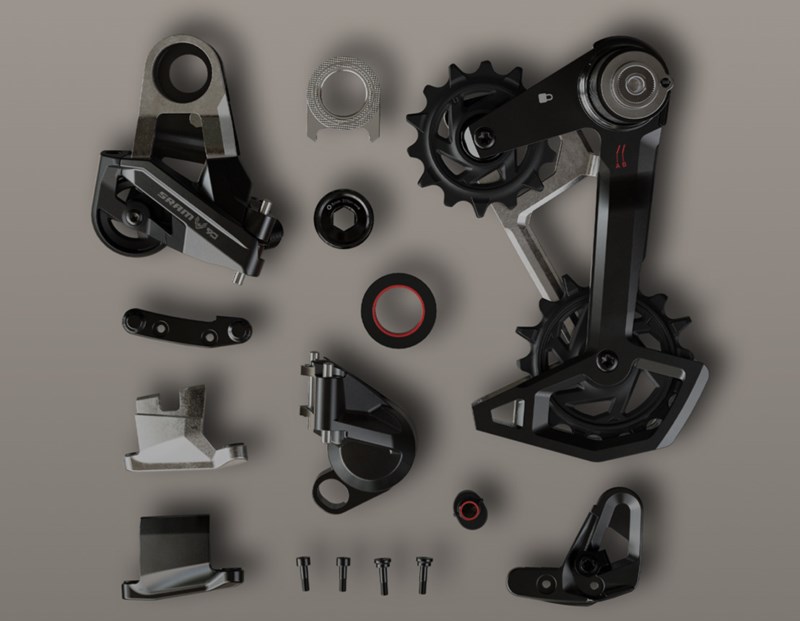

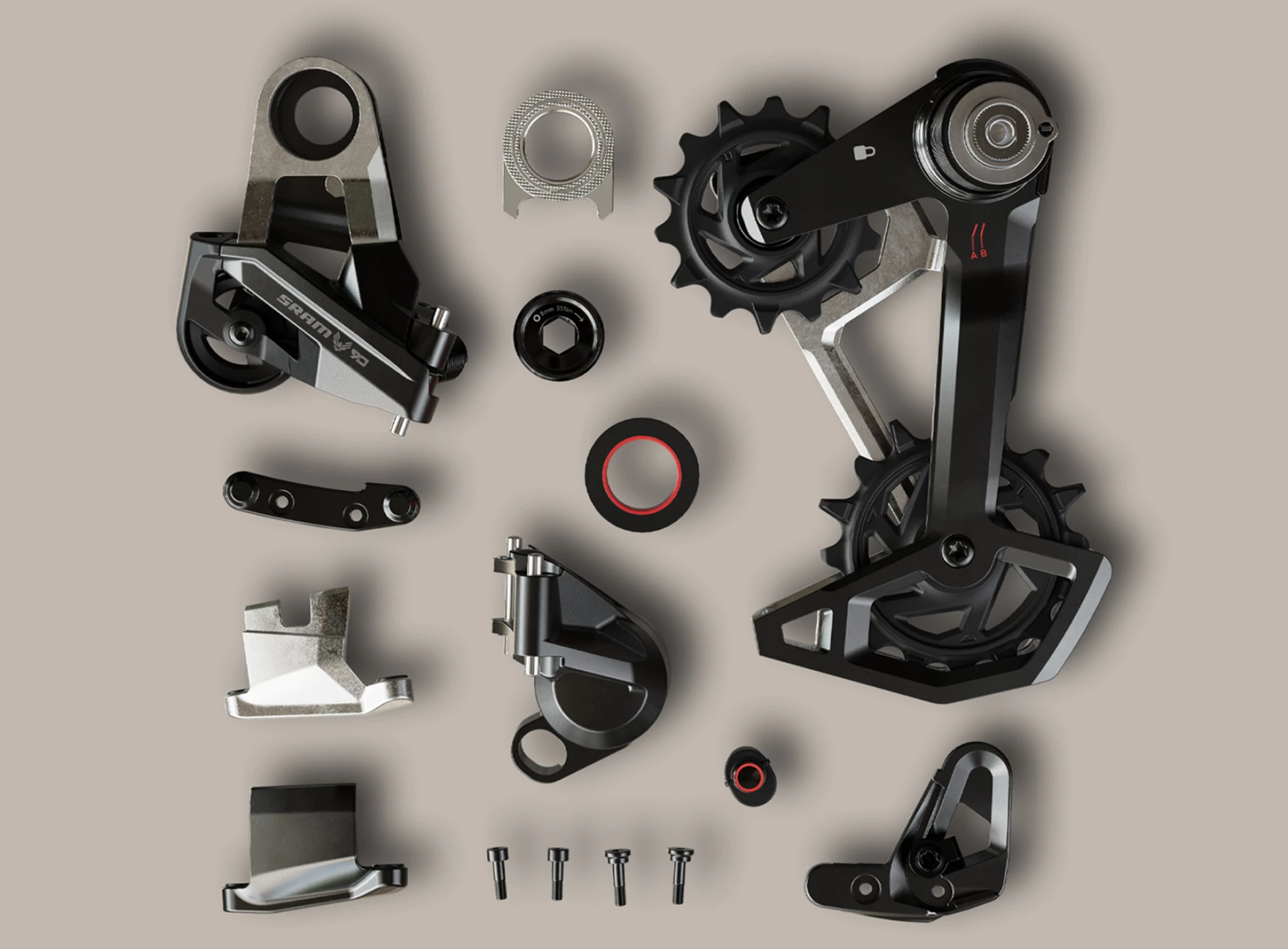

微調整 ｜ 衝撃後のリセット ｜ ディレイラーのリセット ｜ ローレットリングのリセット ｜ チェーン長・Setup Key ｜ ディレイラーの補修

ファインチューニング

お使いのTransmissionに合わせて、AXSまたはMechanicalを選んでください。

インパクト リセット

微調整しても変速が改善しない場合は、次の順に確認します。

1. ディレイラーのリセット：ディレイラーがローレットリングに対して回転している場合。
2. ローレットリングのリセット：ディレイラーとリングが一緒にフレームに対して回転している場合。
3. 再取り付け：解決しない場合は、ディレイラーと取り付け部品を外し、手順を確認して取り付け直します。

1．ディレイラーをリセットする

Eagle TransmissionのFull Mountは、正面から衝撃を受けると回転し、ディレイラーを危険から逃がす設計です。衝撃後に位置を戻すため、トレイル上でリセットが必要になる場合があります。手で戻す方法と、リアアクスルを使う方法があります。

ディレイラーをぶつけたら、ローレットリングのマークとFull Mountのマークが合っているか確認してください。ずれている場合はリセットが必要です。まず手で戻す方法を試し、それからアクスルを使う方法へ進みます。

TECH TIP

アクスルを使うリセットでは、8mmのディレイラー取り付けボルトを緩めないでください。特にアクスルにトルクがかかった状態では緩めないでください。このリセットで緩めるのはアクスルだけです。

手で行うリセット

リアアクスルを使うリセット

2．ローレットリングをリセットする

変速が急に悪くなり、ディレイラーとローレットリングのマークは合っている場合は、両方が一緒にフレームに対して回転していないか確認します。

確認方法

1. チェーンを指定のSetup Cogへ変速します。
2. ケージを少し伸ばし、Cage Modeボタンを押してA／Bキーの線の位置で保持し、Setup Modeにします。チェーンに大きなたるみがある場合は、リングとディレイラーがフレームに対してずれている可能性があります。

リセット手順

1. チェーンをSetup Cogにかけ、ディレイラーをSetup Modeにした状態で、スルーアクスルを1回転緩めます。
2. ディレイラー取り付けボルトを1回転緩め、ローレットリングがフレームへ強く押し付けられていない状態にします。
3. 下側プーリーをバイク後方へ引いてチェーンのたるみを取り、ディレイラー取り付けボルトを35 N·mで締めます。締める途中でリングが滑ったり回ったりする場合は、取り付けボルトを外してねじ部へグリスを塗り、この手順をやり直します。
4. アクスルを指定トルクで締めます。
5. 変速動作を確認します。

TECH TIP：カセットに対して正しい位置を保持し、適切な変速性能を得るため、ディレイラー取り付けボルトは35 N·mで締め付けます。

3．それでも変速がスムーズでないとき

カセットに対するディレイラーのセットアップ位置を確認してください。Eagle Transmissionの手順は従来のドライブトレインと大きく異なり、指定どおりにやり直すことで多くの変速症状を解決できます。

Full Mount Chain Length GuideまたはSRAM AXS Appで、バイクに必要なチェーン長、Setup Cog、Setup Keyの位置を確認します。アイドラープーリー付きのバイクは、計算ツールの代わりに、専用のセットアップ情報を参照してください。

リアホイールを外し、ディレイラーとブッシングフレームインサートを取り外します。ユーザーマニュアルの「Install the Bushing Frame Insert」から、HangとTightenの手順を順に確認し、取り付けをやり直してください。
