ロード AXSシフター
取り付けとポジション調整

まず、バイクを地面に対して水平に置きます。整備スタンドに固定した状態でも作業できますが、平らな場所にバイクをまっすぐ立てると、シフターの水平を確認しやすくなります。

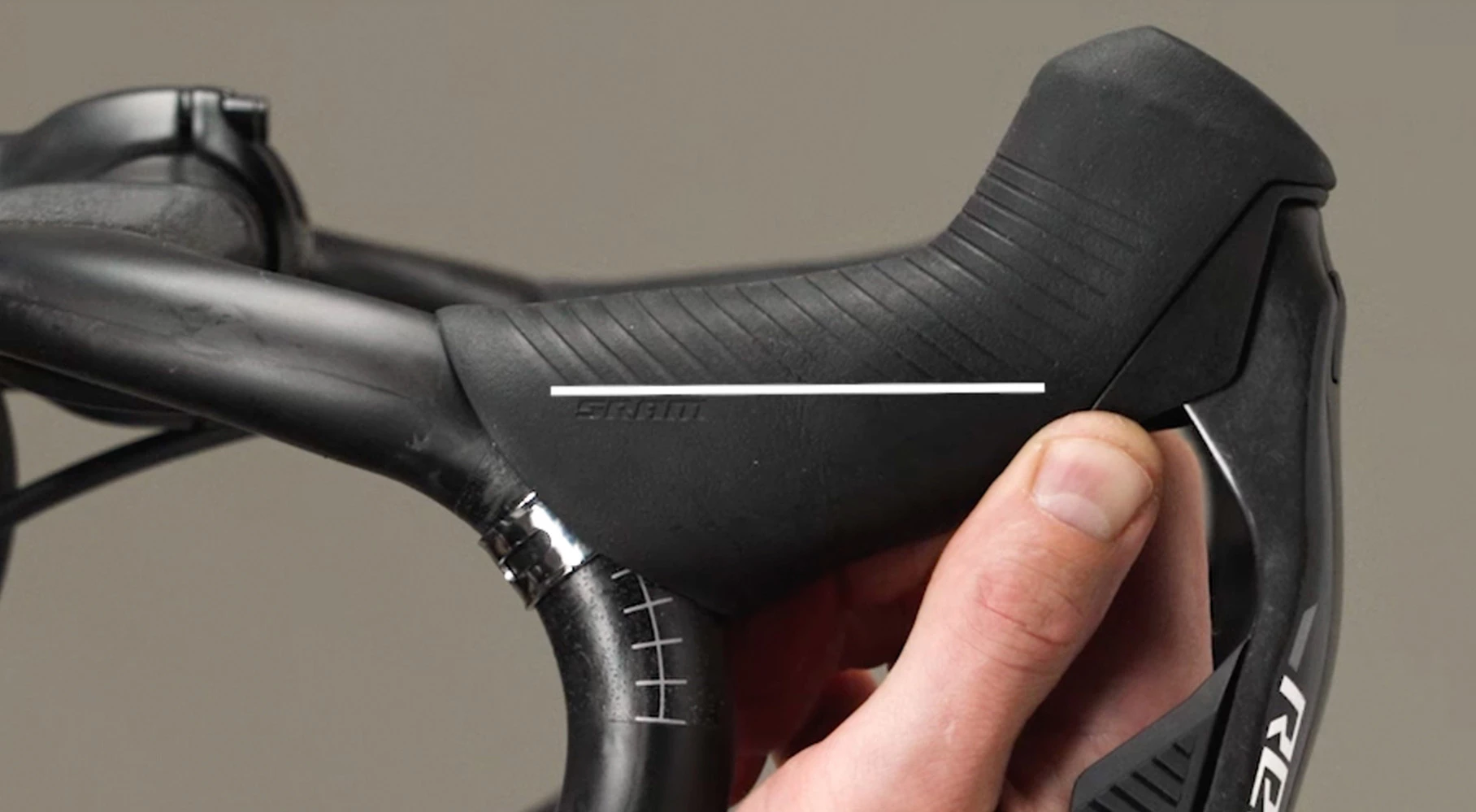

バイクが水平であることを確認したら、お使いのシフターに合わせて、次の位置を基準に調整してください。

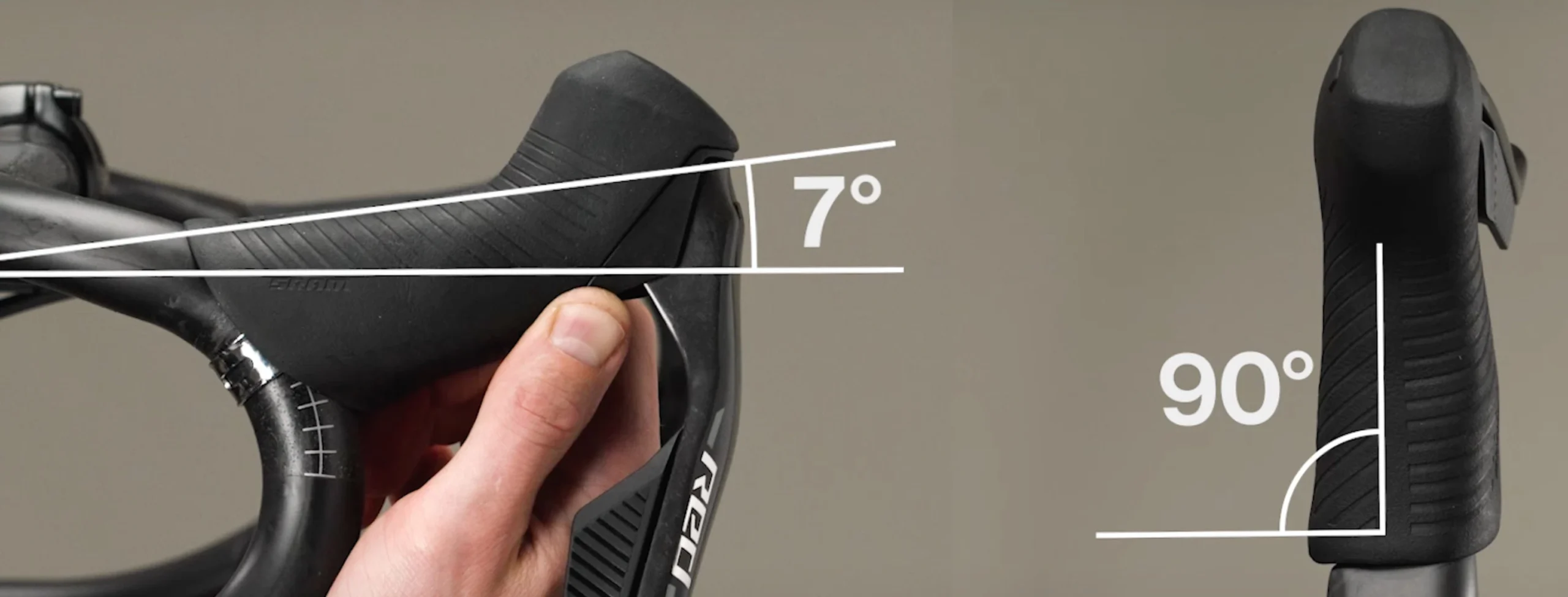

基準位置に合わせると、フードの上面は水平から約7°上向きになります。この7°の傾きは、手首を自然な位置に保つための角度です。

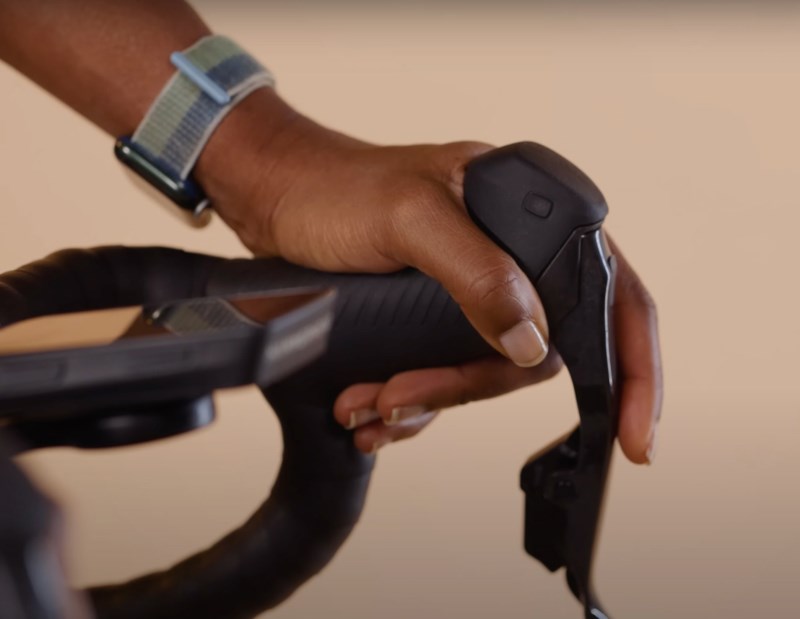

フードに手を置き、普段のライディングポジションで手首が快適かどうか確認してください。

フードカバーの上面・内側にある成形された溝の端が、ハンドルバーの中心線に対して90°になるよう、各シフターを回転させます。

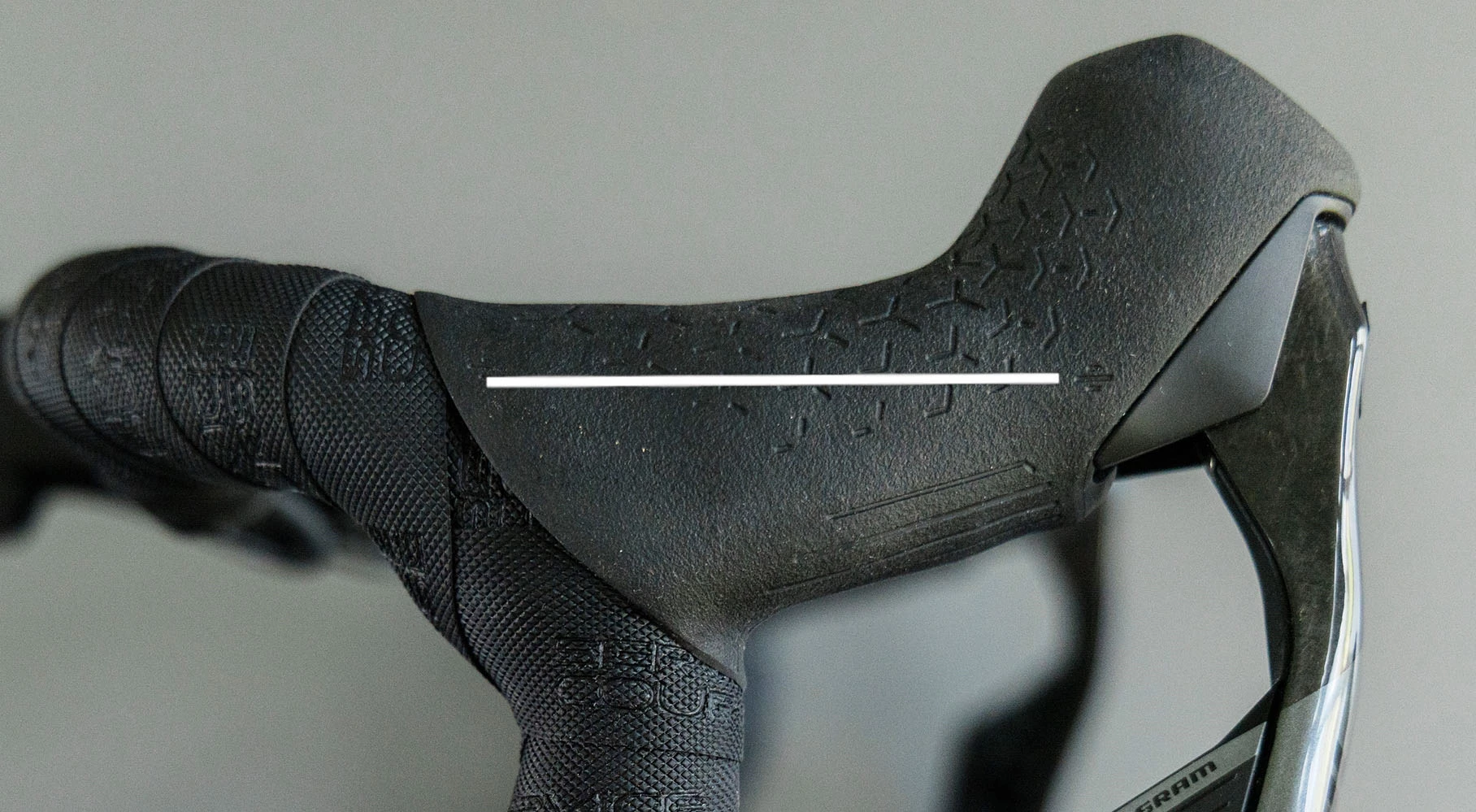

RED、Force、Rival AXSでは溝の形が少し異なりますが、いずれも同じ手順で向きを合わせられます。

ここまでの調整は、ポジションを決めるための出発点です。そこから、自分の好みに合わせてシフターの位置を微調整しましょう。

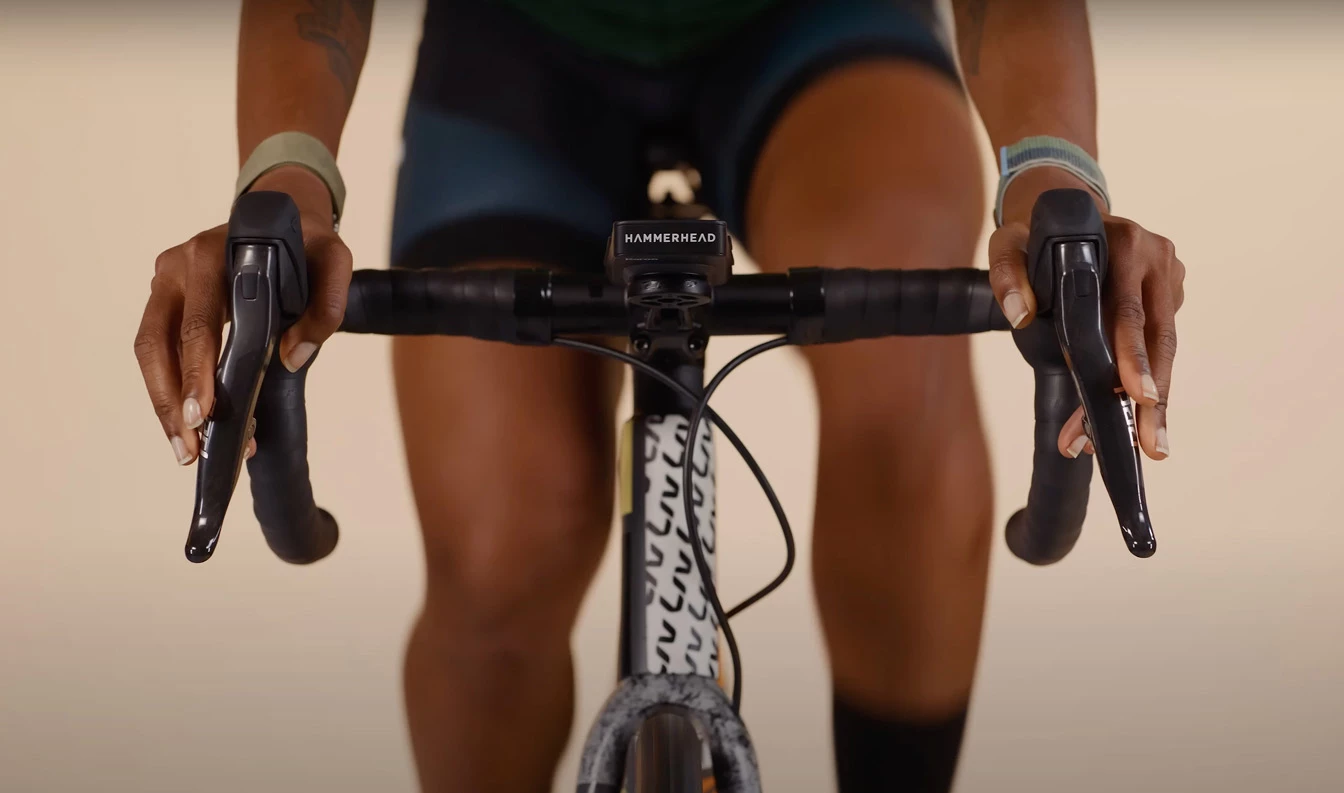

本締めする前に、バイクにまたがり、フードを握ったときのフィット感と操作感を確認してください。

各シフターの前側からフードカバーをめくり、クランプボルトが見える状態にします。5mmの六角レンチで、ボルトを時計回りに締めます。

トルクレンチを使い、各ボルトを6 N·mで締め付けてください。

規定トルクで締めたら、力を加えてもシフターが動かないことを確認します。

手で左右に押して動く場合は、クランプボルトを反時計回りに2回転緩め、再び規定トルクで締め付けてください。

シフターの位置と締め付けを確認したら、フードカバーを前側へ戻します。シフター本体上部の、フードカバーが収まる溝を確認し、フード上部を押し込んで位置を合わせます。

フードカバーを握って下方向に引き、ゴム部分をしっかりなじませてください。
