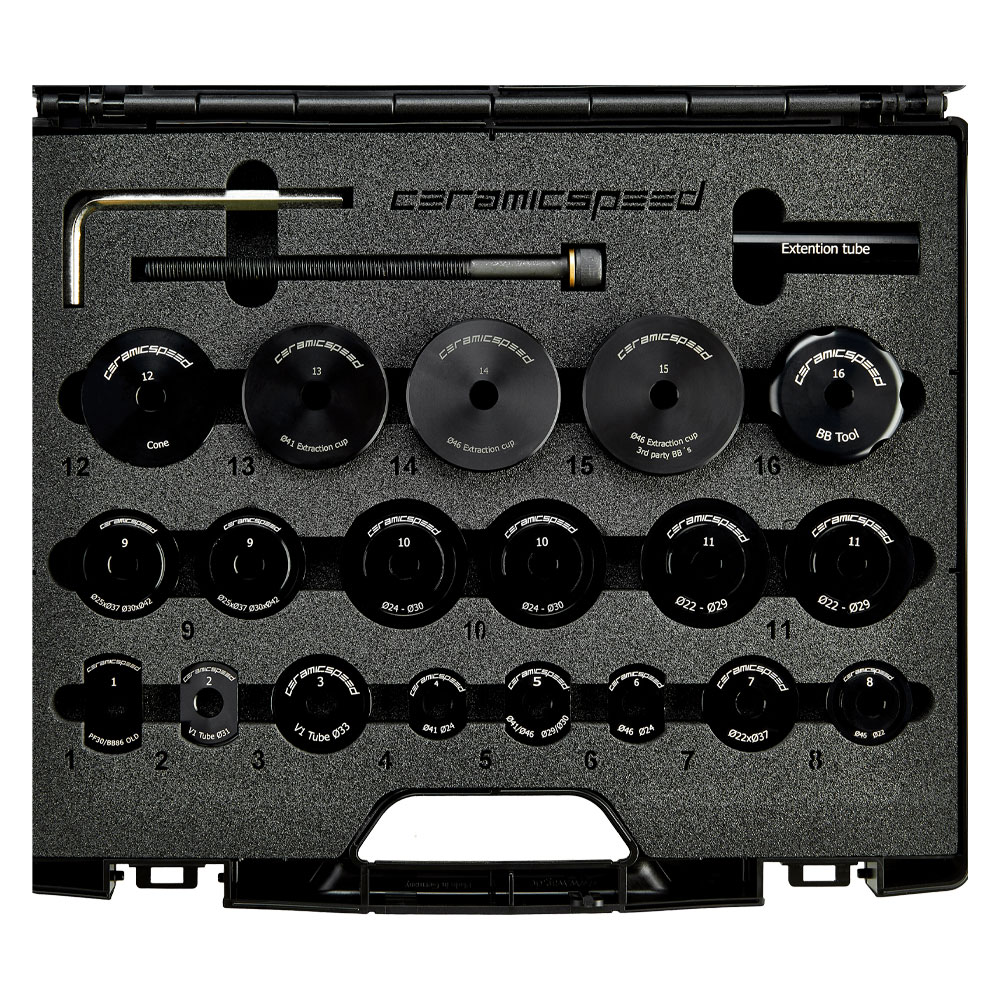

PRESSFIT BOTTOM BRACKET TOOL KIT

ツール適合表（クイックリファレンス）

【抜き取り用ツール：1〜6番】

• 1番：初期型BB86 / 平形46mmカップ用
  • 用途： 第1世代のBB86（背面が平らなタイプ）や、内部に段差がない46mmカップ用。
  • 使用法： カップの裏側に直接当てて使用します。
• 2番：2018年 V1カップ用（ステップ1：内筒抜き）
  • 用途： 2分割スリーブ構造の「内側の筒」を抜くための31mm径ツール。
  • 手順： 最初にこちらを使用し、内筒ごと1つ目のカップを押し出します。
• 3番：2018年 V1カップ用（ステップ2：外筒抜き）
  • 用途： 2番使用後に残った「外側の筒」を抜くための33mm径ツール。
  • 手順： 2番で作業後にスペースを確保した後、外筒の端面に当てて2個目のカップを押し出します。
• 4番：BB86 / BB92（24mm軸）用
  • 用途： 標準的なBB86（シマノ24mm軸）用。
  • 重要： SRAM GXP規格の場合、構造上必ずこの24mm側から先に作業してください。
• 5番：BB30 / DUB / 30mm軸 兼用（抜き取り用）
  • 用途： 2018年後半以降の「段差（合金リップ）」がある最新カップ、およびBB30ベアリングの抜き取りに使用します。
  • 特徴： DUB（Ø29mm）と30mm軸の両方に対応するリバーシブル仕様です。
  • 使用法： ベアリング背面に平らに当てて抜き取ります。
  • 補足： 内部に合金リップがない旧型の場合は、前述の2番・3番を使用してください。
• 6番：PF46 シマノ用（抜き取り用）
  • 用途： 2018年後半以降の段差ありPF46カップ用。
  • 使用法： 側面がフラットな設計のため、横向きに挿入し、内部で回転させて背面の段差に掛けて抜き取ります。

【圧入用ツール：7〜12番】

• 7番：BB90（GXP 22mm側）専用
  • 用途： TREK BB90/95規格の非駆動側（22mm）の圧入に使用します。
• 8番：PF46（GXP 22mm側）専用
  • 用途： PF46規格の非駆動側（22mm）の圧入に使用します。
• 9番：BB90（24mm）/ BB30 兼用
  • 用途： BB90の駆動側（24mm）およびBB30ベアリングの圧入に使用します。
  • 特徴： 両面で径が異なるリバーシブル仕様です。規格に合わせ使用する面を選択してください。
  • 注意： シマノ互換BBの場合、正確に面を出すため事前にプラ製ダストカバーを取り外してください。
• 10番：PF46（シマノ24mm / 30mm軸） 兼用
  • 用途： PF46規格のシマノ軸（24mm）および30mm軸の圧入に使用します。
  • 特徴： 両面で径が異なるリバーシブル仕様です。使用するクランク規格に合わせて面を使い分けてください。
• 11番：PF46（GXP 22mm / DUB 29mm） 兼用
  • 用途： PF46規格のSRAM GXP（22mm側）またはDUB（29mm）軸の圧入に使用します。
  • 特徴： 両面で径が異なるリバーシブル仕様です。使用するクランク規格に合わせて面を使い分けてください。
• 12番：センター出し用コーン
  用途： 圧入が極めてタイトなフレームで、1つ目のカップを垂直にセットするための導入ガイドです。
  使用法： フレームのBBシェル端（開口部）にコーンを直接密着させ、プレス作業の「芯出し」として使用します。
  注意： 円錐形状によるBBカップの変形を防ぐため、BBカップの端面には絶対に当てないでください。

【受け皿・共通ツール：13〜16番】

• 13番：抜き取り受け皿（Ø41）：BB86/92などの41mm径用。
• 14番：抜き取り受け皿（Ø46）：PF30/BB30などの46mm径用。
• 15番：抜き取り受け皿（Ø46 大径）：他社製などの外径が大きいカップ用。
• 16番：プレスヘッド：CeramicSpeed製ベアリング内蔵。全作業でボルトと組み合わせて使用。
• 延長チューブ：抜き取り時にボルトの頭を外に出し、レンチを掛けやすくするために使用。

■ BBツール組み合わせ統合表（圧入・抜き取り）

【統合表の読み方と補足】

• 圧入で2つの番号がある場合: 左右で異なるドリフトを使用します（例：GXPは駆動側と非駆動側で径が異なるため）。
• 受け皿の選択: 抜き取り時はフレームの外径に合わせ、13番（Ø41用）または14番（Ø46用）を必ず配置してください。
• 特殊な抜き取り: V1カップは時系列順に2番（内筒）→ 3番（外筒）の順で使用します。
• 他社製BB: カップ外径がCeramicSpeed製品より大きい場合は、受け皿を15番に差し替えてください。

【圧入（Installation）用ツール組み合わせ一覧】

• Ø37 – Ø22/Ø24 (BB90/BB95 GXP): ツール 7, 9
• Ø37 – Ø24 (BB90/BB95 シマノ): ツール 9
• Ø41 – Ø22/Ø24 (BB86/BB92 GXP): ツール 10, 11
• Ø41 – Ø24 (BB86/BB92 シマノ): ツール 10
• Ø42 – Ø30 (BB30): ツール 8
• Ø46 – Ø22/Ø24 (PF30/BBright GXP): ツール 10, 11
• Ø46 – Ø24 (PF30/BBright シマノ): ツール 10
• Ø46 – Ø29 (PF30/BBright DUB): ツール 11
• Ø46 – Ø30 (PF30/BBright 30mm軸): ツール 10

【抜き取り（Extraction）用ツール組み合わせ一覧】

• Ø41 – Ø22/Ø24 (BB86/BB92 GXP): ツール 4, 13
• Ø41 – Ø24 (BB86/BB92 シマノ): ツール 4, 13
• Ø46 – Ø22/Ø24 (PF30/BBright GXP): ツール 6, 14
• Ø46 – Ø24 (PF30/BBright シマノ): ツール 6, 14
• Ø46 – Ø29 (PF30/BBright DUB): ツール 5, 14
• Ø46 – Ø30 (PF30/BBright 30mm軸): ツール 5, 14
• Ø46 V1 inner tubes (旧型V1カップ用): ツール 2, 3, 14
•  Ø41/Ø46 old (旧型カップ全般): ツール 1, 13/14

ツール詳細説明と個別注意事項

抜き取り（Extraction）

【旧型・特殊構造カップ】

• 1番：PF30/BB86 クラシック
  • 対象: 第1世代のBB86（背面が平らで内部チューブがないタイプ）、および46mm径カップ（44mmシングルスリーブ付）。
  • 使用法: ドリフトをカップの裏側に直接当てて抜き取ります
    カップ背面に引っ掛かりがない第1世代や、他社製のシングルスリーブBB用です。ドリフトの径がカップ内径ギリギリに設計されており、面で捉えることでカップの変形を防ぎます。
• 2番：V1チューブ Ø31 (内筒用)
  • 対象: 2018年発売のV1カップ（2分割スリーブ式、内部に合金製リップがないタイプ）。
  • 手順: 最初にこの31mm径を使用し、内側のスペーサーチューブの縁に掛けて1つ目のカップを抜き取ります。
    2018年V1モデルはスリーブが「入れ子」構造です。2番で先に内側の筒を叩き出すことで、初めて外側の筒（3番）を掛ける段差が生まれる仕組みになっています。順番を間違えるとスリーブを噛み込み、フレームを傷つける原因になります。
• 3番：V1チューブ Ø33 (外筒用)
  • 対象: 上記V1カップの2つ目の抜き取り用。
  • 手順: 1つ目が抜けた後、残った外側チューブの端にドリフト面を平らに当て、チューブを介して2つ目のカップを押し出します。

【標準・最新モデル（2018後半以降）】

• 4番：BB86/BB92（24mm軸）専用
  • 対象: シマノ24mm軸用BB86。
  • 重要 (GXP規格): SRAM GXPを外す際は、構造上の理由から必ずこの24mm側から先に作業を行ってください。
    SRAM GXPは左右でベアリング径が異なります（24mm/22mm）。22mm側から押すと内部でツールが暴れるため、必ず剛性の高い24mm側（駆動側）を起点にしてパワーを伝達させてください。
• 5番：BB30 / DUB / 30mm軸用
  • 対象: 2018年後半以降の「内部合金リップ（段差）」がある最新カップ。ドリフトをスリーブ内側に嵌めて使用します。
  • BB30ベアリング: ベアリング背面に平らに当て、1つずつ抜き取ります。
    ※段差がない場合は、前述の2番・3番を使用してください。
    DUB規格など、スリーブに強度がある最新モデルでは、スリーブそのものを「抜き取り棒」として利用します。5番はスリーブの内径に完璧にフィットし、全周に均等に圧力を分散させます。
• 6番：PF46 シマノ用
  • 対象: 2018年後半以降の段差ありPF46カップ。
  • 使用法: 側面が平らな設計のため、横向きに挿入してから内部で回転させ、カップ内側に平らに当てて抜き取ります。
    カップ内に「段差」があるため、通常のドリフトは入りません。「知恵の輪」のように横向きで入れ、中でパタンと寝かせることで、段差にガッチリと爪を掛けます。このギミックにより、カップを傷つけず安全に抜き取れます。

圧入（Installation）

圧入時は、クランク規格とBBの外径（Ø37/Ø41/Ø46）に合わせて選択します。

• 7番：Ø22xØ37 (BB90 GXP専用)
  • GXPの22mm側（非駆動側）専用です。駆動側（24mm）には9番を使用します。
• 8番：Ø46 Ø22 (PF46 GXP専用)
  • PF46のGXP 22mm側専用です。駆動側（24mm）には10番を使用します。
• 9番：Ø25xØ37 & Ø30xØ42 (BB90 24mm / BB30用)
  • TREK BB90の24mm側、およびBB30ベアリングに使用します。
  • 注意: シマノ互換BBの場合、25mm面を正確に当てるため、圧入前にプラスチック製のダストカバーを取り外してください。
    注意: シマノ用BBのプラカバー（ダストシールド）は、圧入時の圧力で割れることがあります。「ベアリングの外輪（金属部）を直接押す」のが圧入の鉄則であるため、カバーは必ず外してください。
• 10番：Ø24 – Ø30 (PF46 シマノ / 30mm用)
• 11番：Ø22 – Ø29 (PF46 GXP / DUB用)
• 12番：センター出し用コーン
  • 圧入が非常にタイトなフレームにおいて、最初のカップを垂直に導くガイドとして使用します。
  • 注意: フレームのBBシェル開口部にのみ使用し、BBカップの面には絶対に当てないでください。
    フレームの精度が悪く、どうしてもカップが斜めに入る場合の「最終手段」です。数ミリ入ってカップが安定したら、すぐに本来の圧入ドリフトに切り替えてください。コーンで最後まで押し込むと、カップが変形する恐れがあります。

受け皿（Extraction Cups）

フレームのBBシェル周囲に平らに接するように配置してください。

• 13番 (Ø41): BB86/92用。
• 14番 (Ø46): PF30/EVO386/BBright/BB30用。
• 15番 (Ø46 大径): 他社製BBなど、外径（カップリップ）がCeramicSpeed製より大きいものに対応。

共通ツール

• 16番：プレスヘッド: CeramicSpeed製ベアリングを内蔵。スムーズで精密な締め込みを可能にします。
• 延長チューブ: 抜き取り時に使用。ボルト頭を外側に出すことで、8mm六角レンチのアクセスを容易にし作業性が向上します。
• コアボルト & 8mm六角レンチ: プレス作業のメインシャフトと駆動用レンチです。

3. 安全な作業のためのチェック事項

• 垂直の維持: 圧入・抜き取り共に、ツールが真っ直ぐ入っているか常に目視で確認してください。
• 清掃: フレームBBシェル内にゴミ、古い接着剤、破片がないことを確認してください。
• 無理な力の禁止: 手だけの力で回せないほど抵抗がある場合、無理に押し込まないでください。カップの傾きやサイズ不適合の可能性があります。
• フレームとの接触: 受け皿（13～15番）がフレーム全周に均等に当たらない特殊形状のフレームには使用できません。
