自転車のヘッドセット規格について

フレームとフロントフォークを接続し、自転車の舵の役目を果たすヘッドセット(ヘッドパーツ)にはいろいろな規格が採用されています。
代表的な規格をご紹介して、自分の自転車やこれから購入するモデルの規格を知る手掛かりにしてみてください。

S.H.I.S

Standard Headset Identification System

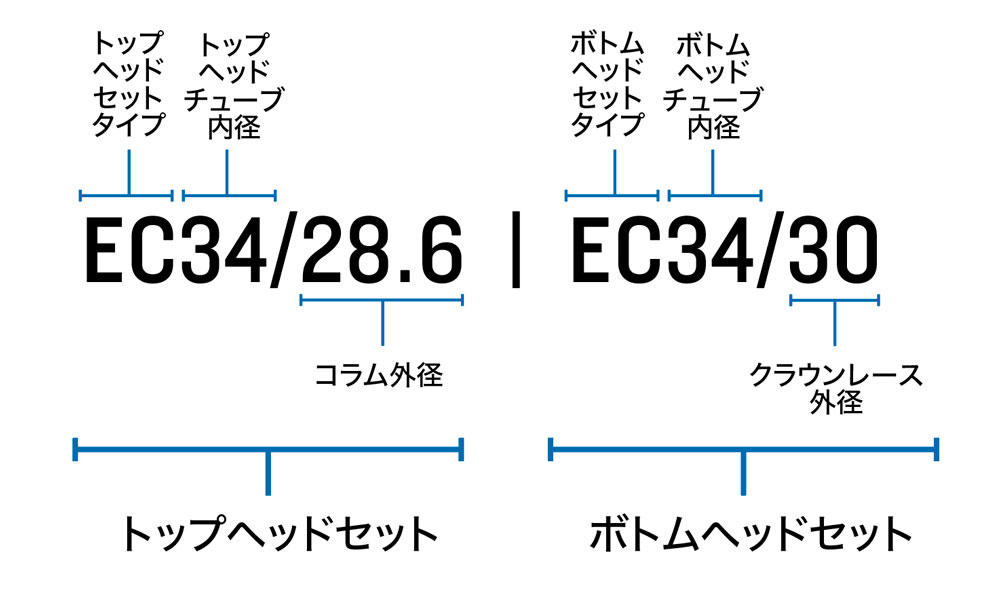

ケーンクリークではS.H.I.S(標準ヘッドセット式識別システム)を採用しています。これは、ヘッドセット規格の統一表記をルール化したもので、バイクに合ったヘッドセットを探す際にわかりやすい表記となります。

サンプル

計測場所

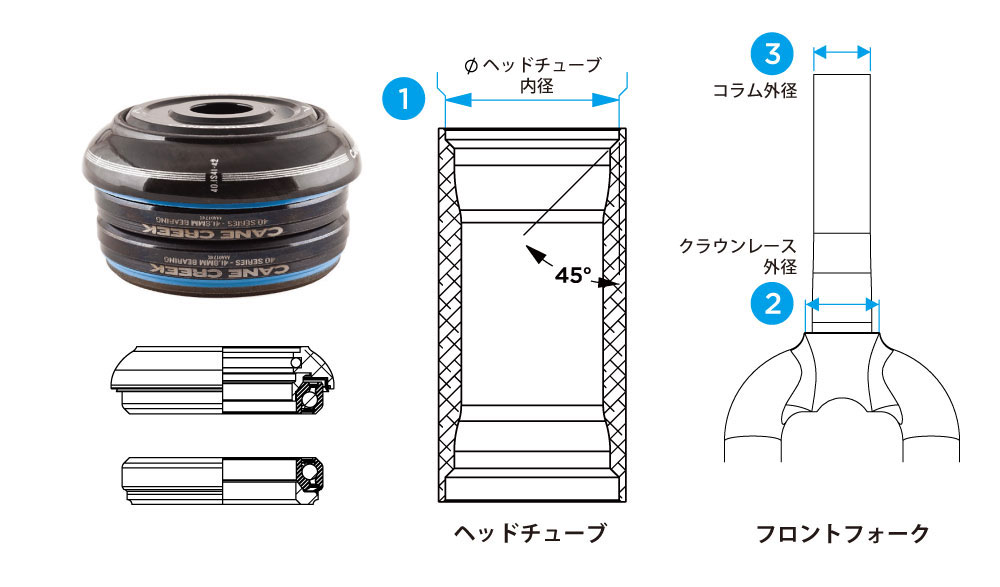

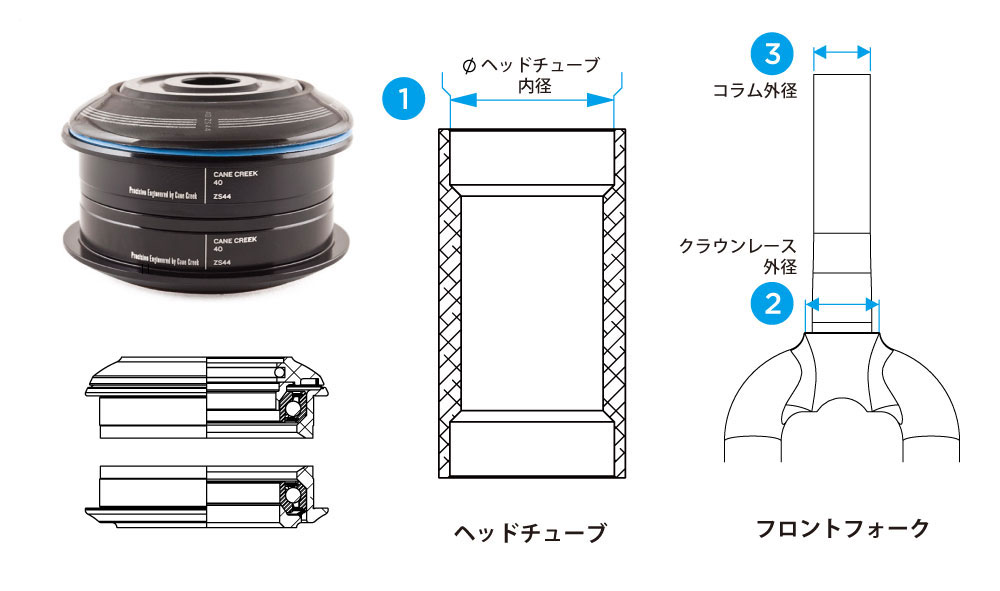

ヘッドセットをサイズを把握するするために下記のサイズを確認します。

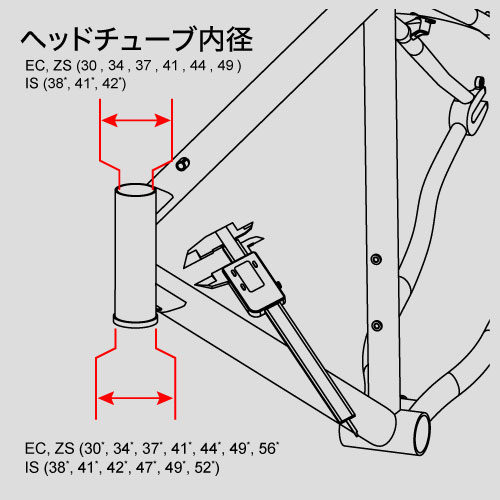

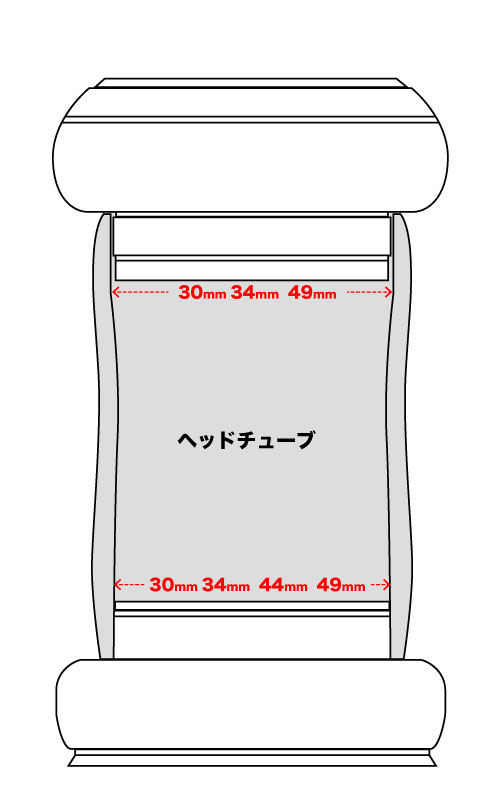

  1. ヘッドチューブ内径

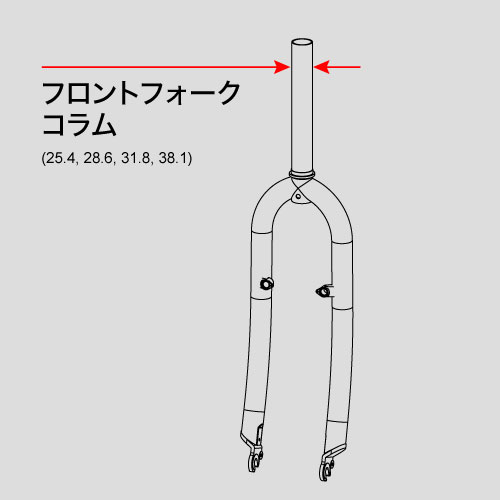

  2. フロントフォーク コラム外径

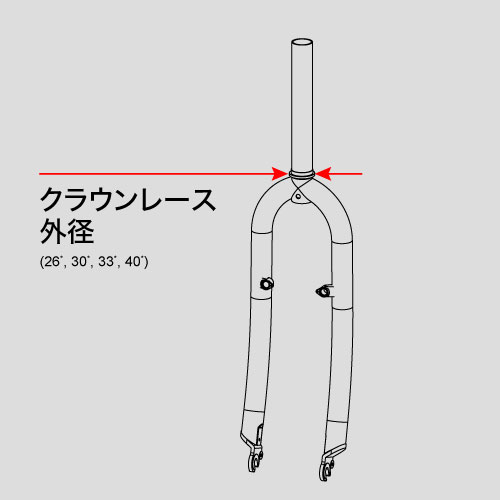

  3. クラウンレース外径

1.ヘッドチューブ内径

2. フロントフォークコラム外径

3. クラウンレース外径

3種類の規格

次にどの規格に当てはまるか、形状を確認します。
ヘッドセットには、3種類の規格(EC規格にはねじ切りとスレッド2タイプ)があります。
トップ・ボトムで形状が異なる場合もあります。

IS規格

ZS規格

EC規格

IS インテグレーテッド規格

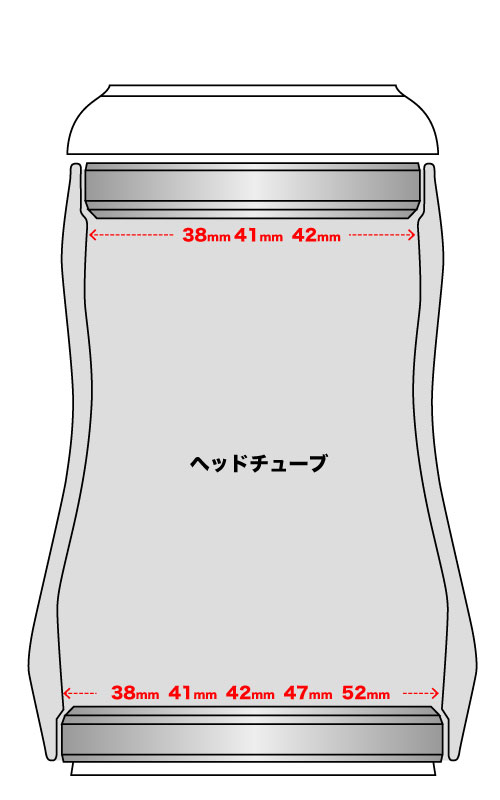

最新ロードフレームに多数採用される規格で、ベアリングレースを直接フレームに置くデザインのヘッドセット。
上下ヘッドセットでサイズ・規格が違うフレームが存在するので、注意が必要です。

サイズ

サイズ ヘッドセット
形式
ベアリング
位置
  1 ヘッドチューブ内径 2 クラウンレース外径 3コラム外径 S.H.I.S表記 CANECREEK
製品

1″ Integrated





一体

内側


トップ

38.15mm



25.4mm

IS38/25.4

取扱なし

ボトム

38.15mm

26.4mm



IS38/26

取扱なし

1-1/8″ Integrated





一体

内側

トップ

41.1mm



28.6mm

IS41/28.6

製品リンク

ボトム

41.1mm

30mm



IS41/30

 製品リンク

1-1/4″ Integrated

一体 内側

 ボトム

47.0mm

33mm



IS47/33

製品リンク

1-3/8″ Integrated

一体 内側

ボトム

49.1mm

40mm



IS49/40

取扱なし

1-1/2″ Integrated

一体 内側

ボトム

52.1mm

30mm/40mm

38.1mm

IS52/30
IS52/40

製品リンク

IS イタリアン(カンパニョーロ)規格

インテグレーテッド(IS)規格と良く似た形状ですが、専用設計されています。

サイズ

サイズ ヘッドセット
形式
ベアリング
位置
  1 ヘッドチューブ内径 2 クラウンレース外径 3コラム直径 S.H.I.S表記 CANECREEK
製品

1-1/8″ Integrated
Campagnolo





一体

内側

トップ

41.8mm



28.6mm

IS42/28.6

製品リンク

ボトム

41.8mm

30mm



IS42/30

製品リンク

ZS ゼロスタック規格

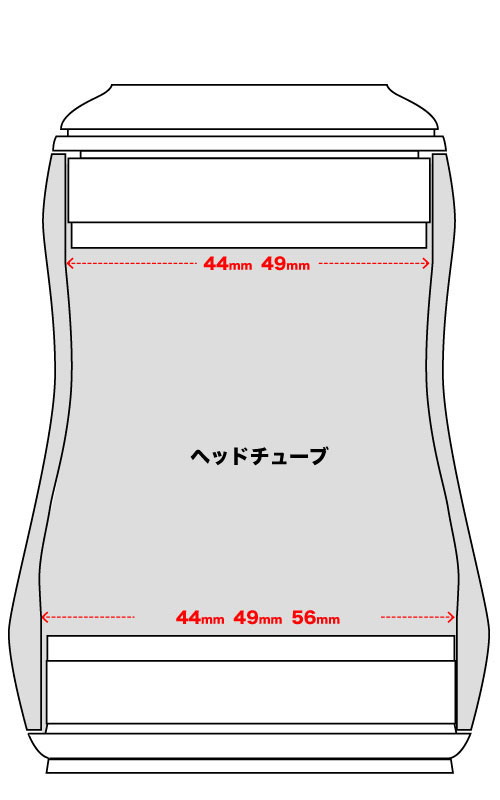

スタックハイト(ヘッドセット全高)を低くできるデザインのヘッドセット。インテグレーテッド(IS)規格と異なり、ベアリングカップを埋め込むことで耐久性を向上させています。
上下ヘッドセットでサイズ・規格が違うフレームが存在するので、注意が必要です。

サイズ

サイズ ヘッドセット
形式
ベアリング
位置
  1 ヘッドチューブ内径 2 クラウンレース外径 3コラム外径 S.H.I.S表記 CANECREEK製品

1″ ZeroStack

圧入 内側

トップ

41.4mm



25.4mm

ZS41/25.4

取扱なし

ボトム

41.4mm

26.4mm



ZS41/26

取扱なし

1-1/8″ ZeroStack

圧入 内側

トップ

44.0mm



28.6mm

ZS44/28.6

製品リンク

ボトム

44.0mm

30mm



ZS44/30

製品リンク

1-3/8″ ZeroStack

圧入 内側

トップ

49.61mm



28.6mm

ZS49/28.6

製品リンク

ボトム

49.61mm

30mm



ZS49/30

製品リンク

1-1/2″ ZeroStack

圧入 内側

ボトム

55mm

40mm



ZS55/40

製品リンク

1-1/2″ ZeroStack

圧入 内側

ボトム

55.95mm

30mm/40mm



ZS56/30
ZS56/40

製品リンク

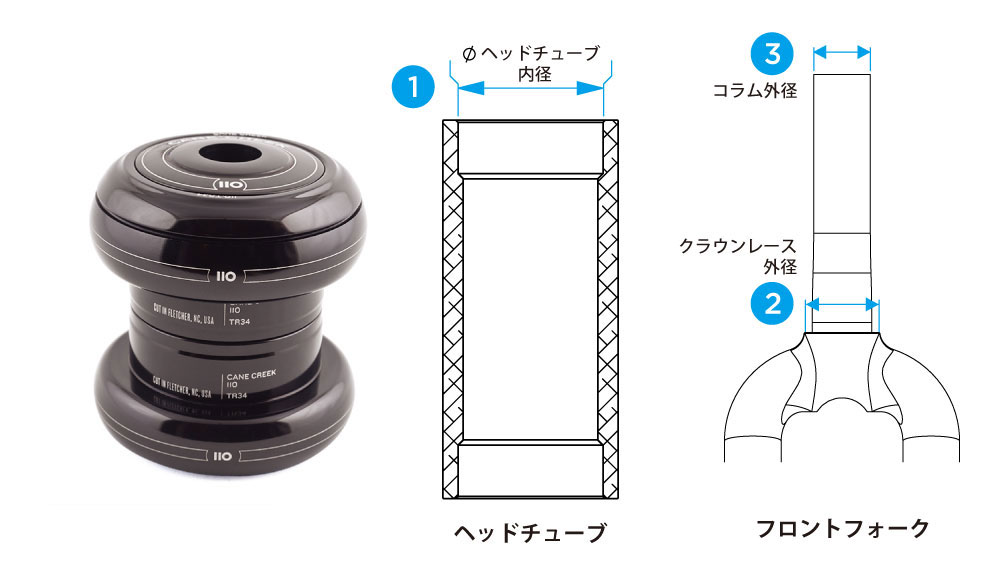

EC スレッド(ねじ切り)規格

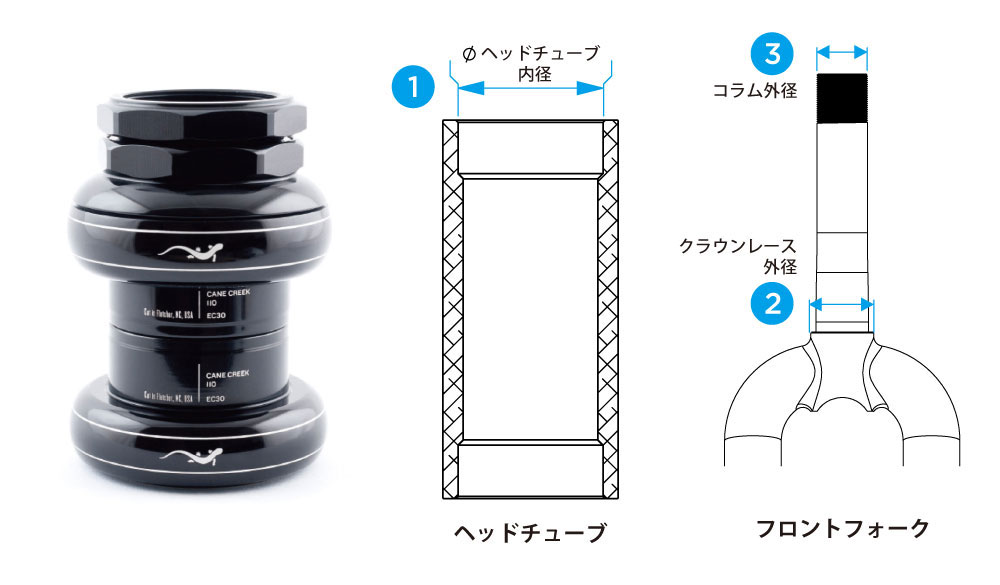

長い歴史を持つスタンダードな規格。シティサイクルや、競輪選手が使うピストバイクなどに採用されています。
フロントフォークコラムにネジが切られており、ヘッドセットをネジで固定するデザインになっています。

サイズ

サイズ ヘッドセット
形式
ベアリング
位置
1 ヘッドチューブ内径 2 クラウンレース外径 3コラム外径 S.H.I.S表記 ケーンクリーク
製品

1″ JIS

圧入 外側

29.9mm

27.1mm

25.4mm

EC29

取扱なし

1″ Professional

圧入 外側

30.1mm

26.4mm

25.4mm

EC30

取扱なし

EC アヘッド(スレッドレス)規格

ケーンクリークが開発した現在一般的となった規格。フォークコラムにネジがなく、スターファングルナットをフォークコラムに打ち込みステムトップキャップでヘッドセットのベアリング玉当たりを調整します。

サイズ

サイズ ヘッドセット
形式
ベアリング
位置
  1 ヘッドチューブ内径 2 クラウンレース外径 3コラム外径 S.H.I.S表記 CANECREEK
製品

1″ JIS

圧入 外側

トップ

29.9mm



25.4mm

EC29/25.4

取扱なし

ボトム

29.9mm

27.1mm



EC29/27

取扱なし

1″ Professional

圧入 外側

トップ

30.1mm



 25.4mm

EC30/25.4

 製品リンク

ボトム

30.1mm

26.4mm



EC30/26

製品リンク

1-1/8″ トラディショナル

圧入 外側

トップ

33.95mm



28.6mm

EC34/28.6

 製品リンク

ボトム

33.95mm

30mm



EC34/30

製品リンク

1-1/4″ トラディショナル

圧入 外側

トップ

36.95mm



31.8mm

EC37/31.8

取扱なし

ボトム

36.95mm

33mm



EC37/33

取扱なし

1-1/8″トラディショナル

圧入 外側

ボトム

44.0mm

30mm
33mm
40mm



EC44/30
EC44/33
EC44/40

製品リンク

1-1/2″ トラディショナル

圧入 外側

トップ

49.61mm



38.1mm

EC49/38.1

 製品リンク

ボトム

49.61mm

30mm
40mm



EC49/30
EC49/40

製品リンク
