ボトムブラケットは、各フレームメーカーにより規格やサイズが異なります。
現在、使用されている自転車メーカーの規格に合わせたBBをお選びください。

確認するポイント

1)フレームメーカーのBB規格確認する。
  →もしわからない場合
フレームのBB部分の形状と寸法を(幅・内側の径)確認



2)使用予定のクランクの規格を確認する。
   その際にスペーサーが必要かを確認しておいくと組み付け時に安心です。



3)1)と2)を確定し BBブランドを選びます。
  ※ 使用するクランクブランドによっては、専用のBBブランドがあるので注意


4)取付 : 特定の工具と技術を要します。
  プロの技術を持ったバイシクルショップで取り付けることをお薦めします。

参考DATA(クランクシャフト径)

SHIMANO24mm
SRAM GXP右24mm / 左22.2mm
Campagnolo Ultra Torque 25mm
SRAM DUB Road28.99mm
ROTOR30mm


参考DATA(フレームブランド 採用BB規格)

3TPF30(BB386EVO)
BIANCHIBB86(PF41)
BMC BB86(PF41)
Cannondale BB30・BB30A・PF30A
CANYONBB86(PF41)
Cervélo PF30(BBRight)
CHAPTER 2T45・T47/86
COLNAGO BB90・T47/85.5
DE ROSAイタリアBB(スレッド)・PF30(BB386EVO)
FACTOR T47A
FELTBB30・T47A
FOCUSPF30
GIANTBB86(PF41)
LOOKPF30(BB386EVO)・BB86
OPENPF30(BB386EVO)
ORBEA PF30(BB386EVO)
PINARELLOイタリアBB(スレッド)
RIDLEYPF30
SCOTTBB86(PF41)
SPECIALIZEDスタンダードBB(スレッド)・BB30
TIMEPF30(BB386EVO)
TREKBB90・T47/85.5(T47/86で対応)

※年式・モデルによって異なる場合がございます。


ロード BB規格一覧

BSA スタンダードBB (ねじ切り)

内側径:スレッド1.37″×24T
  :68mm


ITA イタリアンBB (ねじ切り)

内側径:スレッド36mm×24T
  :70mm


T47 68(ねじ切り)

内側径:スレッドM47
  :68mm


T47 A(ねじ切り)

内側径:スレッドM47
  :77mm


T47 86(ねじ切り)

内側径:スレッドM47
  :85.5/86.5mm


T45 (ねじ切り)

内側径:スレッド 45mm (コルナゴ 規格 )
  :82.5mm


BB86 / PF41 (圧入)

内側径:41mm
  :86.5m


BB90(圧入)

内側径:37mm
  :90mm(TREK専用)


BB30(圧入)

内側径:42mm
  :68mm


PF30(PF46 圧入)

内側径:46mm
  :68mm


■ PF30A (圧入)

内側径:46mm
  :73mm


PF30 BBright (圧入)

内側径:46mm
  :79mm

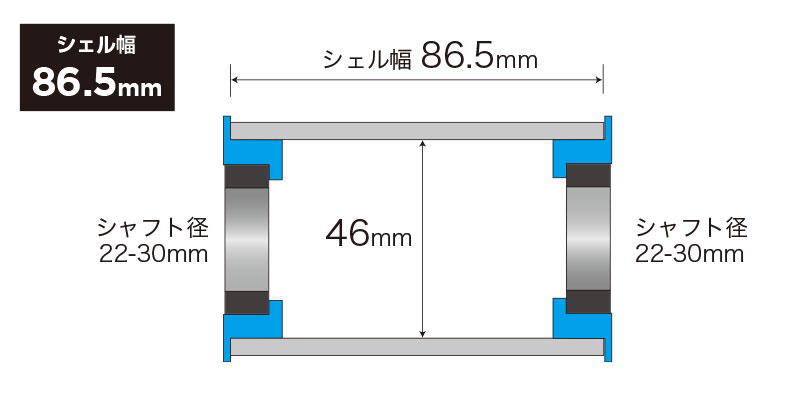

PF30 BB386EVO(圧入)

内側径:46mm
  :86.5mm


MTB BB規格一覧

BSA スタンダードBB (ねじ切り)

内側径:スレッド1.37″×24T
  :73/83mm


■ BB89/BB92 (圧入)

内側径:41mm
  :89.5 / 91.5 / 104.5 / 107mm


■ BB30 (圧入)

内側径:42mm
  :73 / 83mm


■ T47 (ねじ切り)

内側径:47mm
  :73 / 83 / 100mm


■ PF30 (圧入)

内側径:46mm
  :73 / 83 mm
